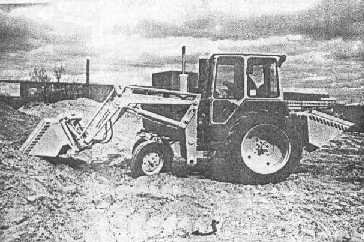

Погрузчик фронтальный ПФ-1
является навесной гидравлической машиной и предназначен для механизации погрузочно-разгрузочных работ в сельском хозяйстве и может применяться при строительных работах небольших объемов.Агрегатируется с тракторами тягового класса 1,4 (ЮМЗ-6АКЛ/АКМ, МТЗ-80, МТЗ-82).
Обслуживается одним оператором.
Область применения погрузчика широка, благодаря тому, что он комплектуется (по желанию заказчика) набором различных сменных рабочих органов:
ПФ-1.21 И ПФ-1.22 ковшами емкостью 0,6 куб.м и 0,9 куб.м (основной комплект) для погрузки сыпучих и мапосыпучих материалов, минеральных удобрений;
ПФ-1.23 ковшом для корнеплодов 0,9 куб. м (решетчатым);
ПФ-1.25 захватом клещевым для погрузки длинномерных грузов - бревен, труб и т. п. (диам. 800мм
);ПФ-1.26 вилочным захватом (штабелером);
ПФ-1.27 вилами для навоза, силоса;
ПФ-1.28 крюковой подвеской для погрузки штучных и затаренных грузов (устанавливается на вилочный захват):
ПФ-1.29 бульдозерным отвалом;
ПФ-1.31 захватом для рулонов (погрузка и укладка рулонов сена);
ПФ-1.32 вилами для сена (погрузка и укладка рассыпчатого сена);
ПФ-1.33 скирдоукпадчиком рулонов;
ПФ-1.34 удлинителем стрелы;
Рациональное использование рабочих органов обеспечивает высокую производительность машины, её универсальность.

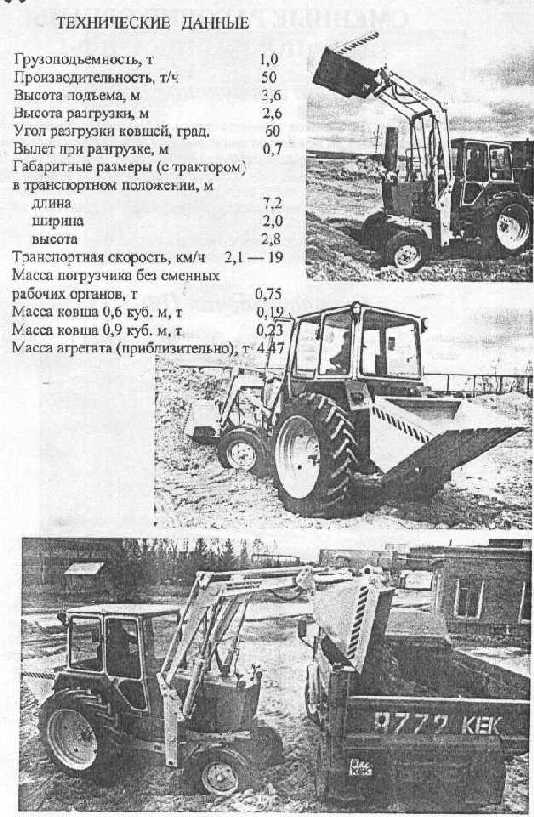

ТЕХНИЧЕСКИЕ ДАННЫЕ
Тип погрузчика ........... фронтальный быстросъемный
Агрегатирование ......с тракторами ЮМЗ-6 и МТЗ-80/82
Привод ................................. от гидросистемы трактора
Номинальная грузоподъемность........ 1 тонна
Производительность........................ 50 т/час
Высота подъема ............................. 3,6 метра
Высота разгрузки............................ 2,6 метра
Угол разгрузки ковшей .................... 60 град.
Вылет при разгрузке ....................... 0,7 метра
Основные рабочие органы.............. ковш емкостью 0,6 куб.м и 0,9 куб.м, вилочный захват; крюковая подвеска
Дополнительные рабочие органы (по отдельному заказу).. вилы; захват для длинномерных грузов; ковш для корнеплодов
СМЕННЫЕ РАБОЧИЕ ОРГАНЫ ДЛЯ ПОГРУЗЧИКА Пф-1
Захват для рулонов ПФ-1.31
Захват для рулонов является сменным рабочим органом погрузчика ПФ-1, он может устанавливаться либо непосредственно взамен ковша на механизм рабочего органа стрелы погрузчика, либо на скирдоукладчике ПФ-1.33, смонтированный на стреле погрузчика взамен механизма рабочего органа. Предназначен для погрузок рулонов сена в транспортные средства и укладки рулонов в скирды.
Грузоподъемность (вес рулона),т 0,5 Масса ,кг
Скирдоукладчик является сменным рабочим органом погрузчика ПФ-1. Он монтируется взамен механизма рабочего органа стрелы погрузчика. Предназначен для увеличения максимальной высоты подъема и вылета при работе погрузчика с захватом для рулонов. Использование скирдоукладчика по назначению невозможно без захвата для рулонов ПФ-1.31.
Грузоподъемность, т 0,5 Высота подъема от уровня земли до зубьев рабочего органа, м
надставка внизу 3,5 надставка вверху 4,5 Масса, кг 190
